[MT-TGM20] マグネット型サーモグラフィカメラ 2mm

●温度センサーを搭載したカメラシステム

●設備やワークの温度を視覚的に確認可能

●温度変化を検知してのアラーム出力が可能

特長

■温度変化を視覚的にモニタリングすることが可能

■製品の品質管理に

■発熱による不具合や問題を発見することが可能

■設備の劣化や故障の予兆を発見することが可能

■温度異常による火災を予防

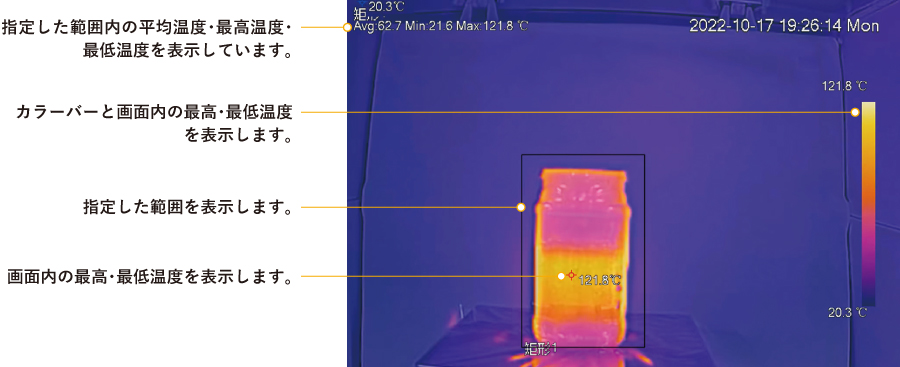

画面内の複数箇所の温度測定が可能

画面内で複数のスポット・ライン・多角形・四角形・楕円形での測定範囲を最大 12 ポイント追加可能。 追加した範囲内の平均温度・最高温度・最低温度を常に表示します。

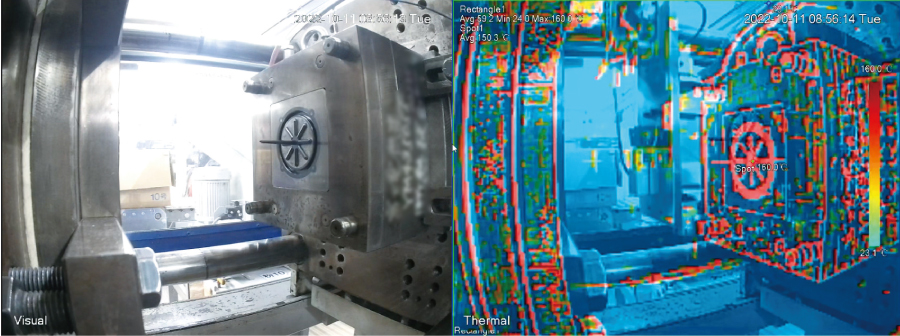

サーモグラフィ、実際の映像を同時録画

サーモグラフィ、実際の映像を同時に録画します。 サーモグラフィは実際の映像とサーモグラフィの映像を合成 することも可能。

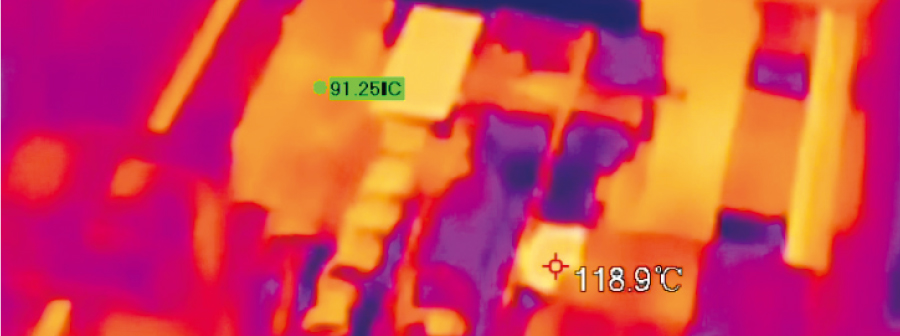

最高温度、最低温度、選択したポイントの温度表示が可能

最高温度、最低温度のポイントを常に表示します。 また、クリックしたポイントの温度表示も可能。





-20°C~550°Cまで測定可能

放射率や対象までの距離を入力することで精度の高い測定が可能。

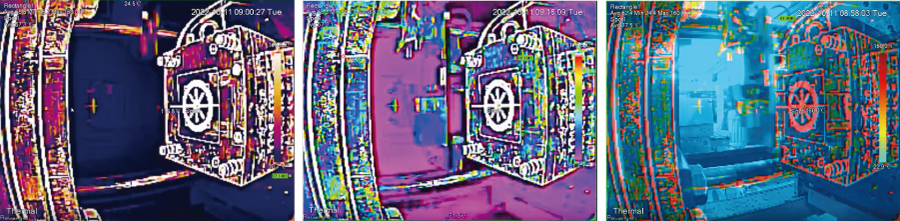

18種類のカラーを選択可能

サーモグラフィのカラーを 18 種類から選択可能。





-20°C~550°Cまで測定可能

放射率や対象までの距離を入力することで精度の高い測定 が可能。





約0.5m~12mまで離れた対象物を測定可能

測定対象の距離によってカメラのレンズを選択することで 最長 12m 先の温度測定が可能。

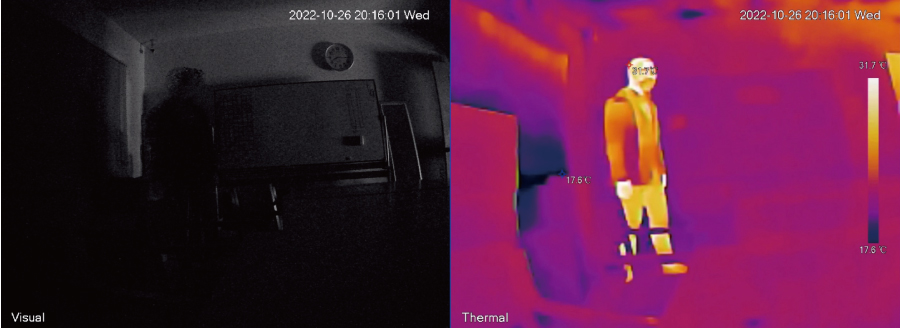

人の目では見えない環境の監視

煙や霧など人の目では見えない環境であっても、不審者や熱源 などをはっきりと捉えることが可能。





設定温度の上限・下限でのアラーム出力・音声警告の出力・プッシュ通知・LED点滅が可能

任意の温度を超えたとき、一致したとき、もしくは下回ったときにアラームや音声警告を出力することができます。
音声ファイルを登録することで、任意の音声警告を出力可能。 インターネットを使用できる環境ではプッシュ通知、スクリーンショットの送信が可能。

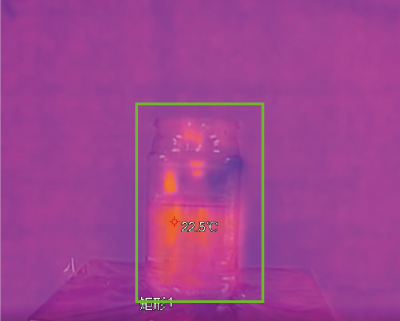

STEP1

温度変化によるアラーム出力などを行う範囲を指定します。(例:120℃以上でアラーム出力・プッシュ 通知など)

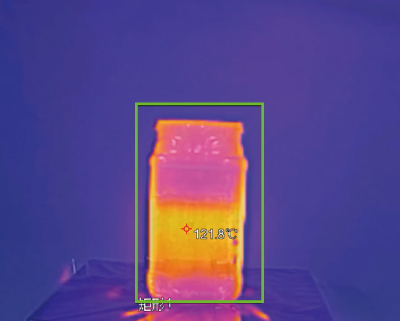

STEP2

範囲内の温度が設定した温度に到達。(例:範囲内の温度が120℃以上に上昇)



STEP3

アラーム出力、音声警告、プッシュ通知、スクリーンショット送信を行います。

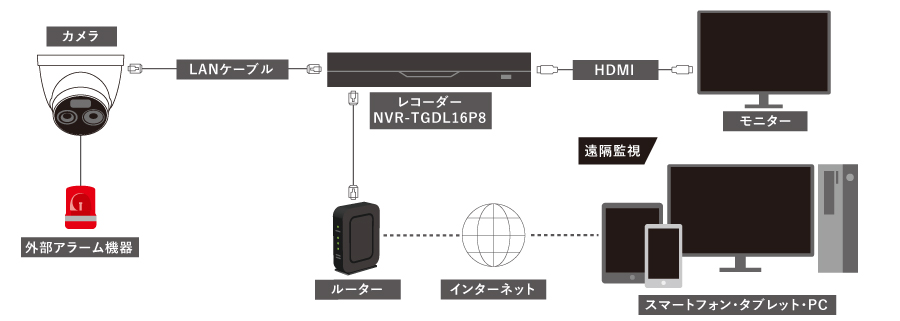

機器構成

仕様詳細

解像度 ビジュアル:2336 × 1752(4MP) / サーモグラフィー:256 × 192
フレームレート 1 ~ 25FPS
シャッタースピード 1/30,000 秒~ 1 秒
最低照度 0.05Lux
レンズ ビジュアル 2mm
レンズ サーモグラフィ 2mm
画角 ビジュアル 水平93°垂直69°
画角 サーモグラフィ 水平84°垂直61°
温度測定距離目安 約0.5~2.5m
温度 23°C / 湿度 60% 未満
温度測定範囲 低温モード :‒ 20°C~ +150°C / 高温モード :0°C ~ +550°C
温度精度 最大 ( ± 2°C、± 2%) 動作温度 :‒ 20°C~ +50 °C ※画面中央 1/4 の範囲に限る
プロトコル HTTPS; HTTP; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP;DHCP;
DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS; UPnP; NTP
ブラウザ InternetExproler(MicrosoftEdge IEモード)
通信 RJ-45 (10/100 Base-T)×1
アラーム入出力 1
音声入出力 1
RS-485 1
電源 12V 1.2A/ PoE
消費電力 最大 5W
動作環境 ‒30°C~ +50°C 95%RH
保護等級 IP67

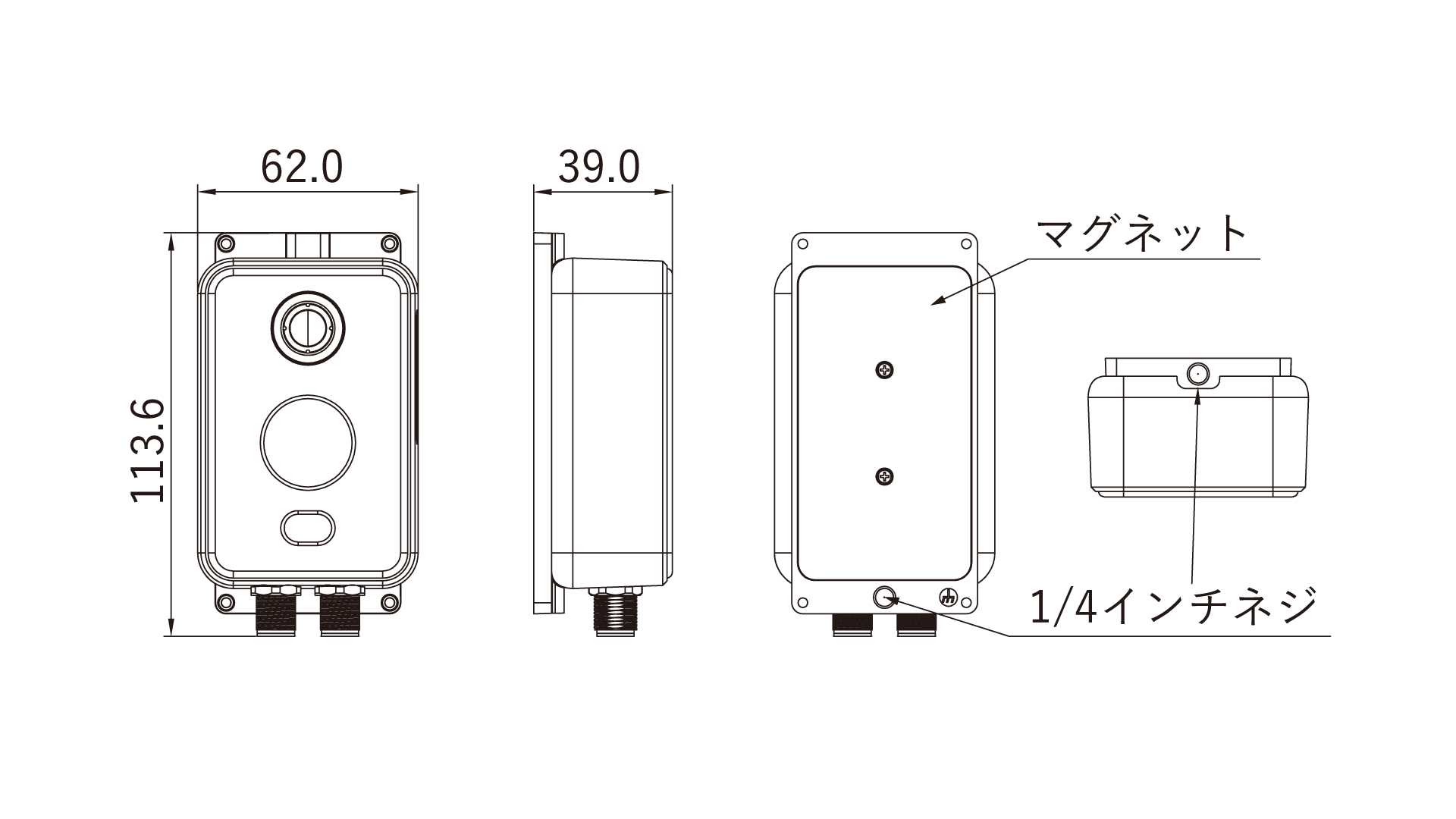

サイズ 113.6mm × 62.0mm × 39.0mm
重量 500g
