[VL-RWC2.0] 工作機械用カメラ VisionLine RWC2.0

●工作機械内部の見える化を実現
●カメラレンズをカバーする特殊ガラスが高速回転
●クーラントや切粉を寄せ付けず、旋盤・マシニング・研削盤など工作機械内の様子をクリアに撮影
●カメラ本体にシーリングエアーを常時供給することでカメラ筐体内への液体の侵入を防止

特長

■一般的な防水型カメラとは違い、カメラ全体にエアーを常時供給し、カメラ内部にクーラントなど液体の侵入を防ぎます。また、前面の特殊ガラスが高速回転することで、クーラントや切粉を寄せ付けず、工作機械内部の映像をクリアに確認することができます。
■208ルーメンのLED照射により、工作機械内部を明るく撮影します。
■カメラ本体からHDMI出力することにより、従来のカメラよりも高画質で鮮明な映像をリアルタイムに確認することができます。
■HDレコーダーに接続することにより、高画質な映像を録画することができます。
※記録媒体は外付けHDD(最大4TB)、microSDXCカード(最大512GB)に対応

仕様詳細

工作機械用カメラ VisionLine RWC2.0

イメージセンサー CMOS
有効画素 1920(H)×1080(V)
視野角 約90°(オプション:約140°)
映像圧縮方式 H.264、MP4
LED 合計8個 208ルーメン
防水性能 IP64(ガラスを回転させ、0.3bar以上でシーリングした場合のみ)
保護ホース 材質:ステンレス
長さ:1m~4.5m
供給電圧 DC24V
定格電流 0.4A
最大電流 2.1A
寸法 Φ88×約209mm
重量 3.2kg(保護ホース1mの場合)
付属品 カメラ本体一式
(標準レンズ視野角:約90°、オプション:約140°)
ファインフィルターユニット3点セット
ステンレス保護ホース1~4.5m(長さをご指定ください)
エアホースΦ6(5m)+ホースアダプタ
HDMIケーブル(5m)+HDMIリピーター
※モニター接続用HDMIケーブルは別売
電源用ケーブル M12オス 5極Aコード(5m)
M12メス 5極 Aコード(5m)
アッセンブリシール(ホース用、壁用)

仕様詳細

別売品

製品名 説明
電源BOX AC100V電源からカメラに電源を供給するための電源BOXDC24V-AC100V変換
電源BOX本体のスイッチで、カメラの電源・LEDのON/OFF操作が可能
100Vコンセント側ケーブル長:約3.6m

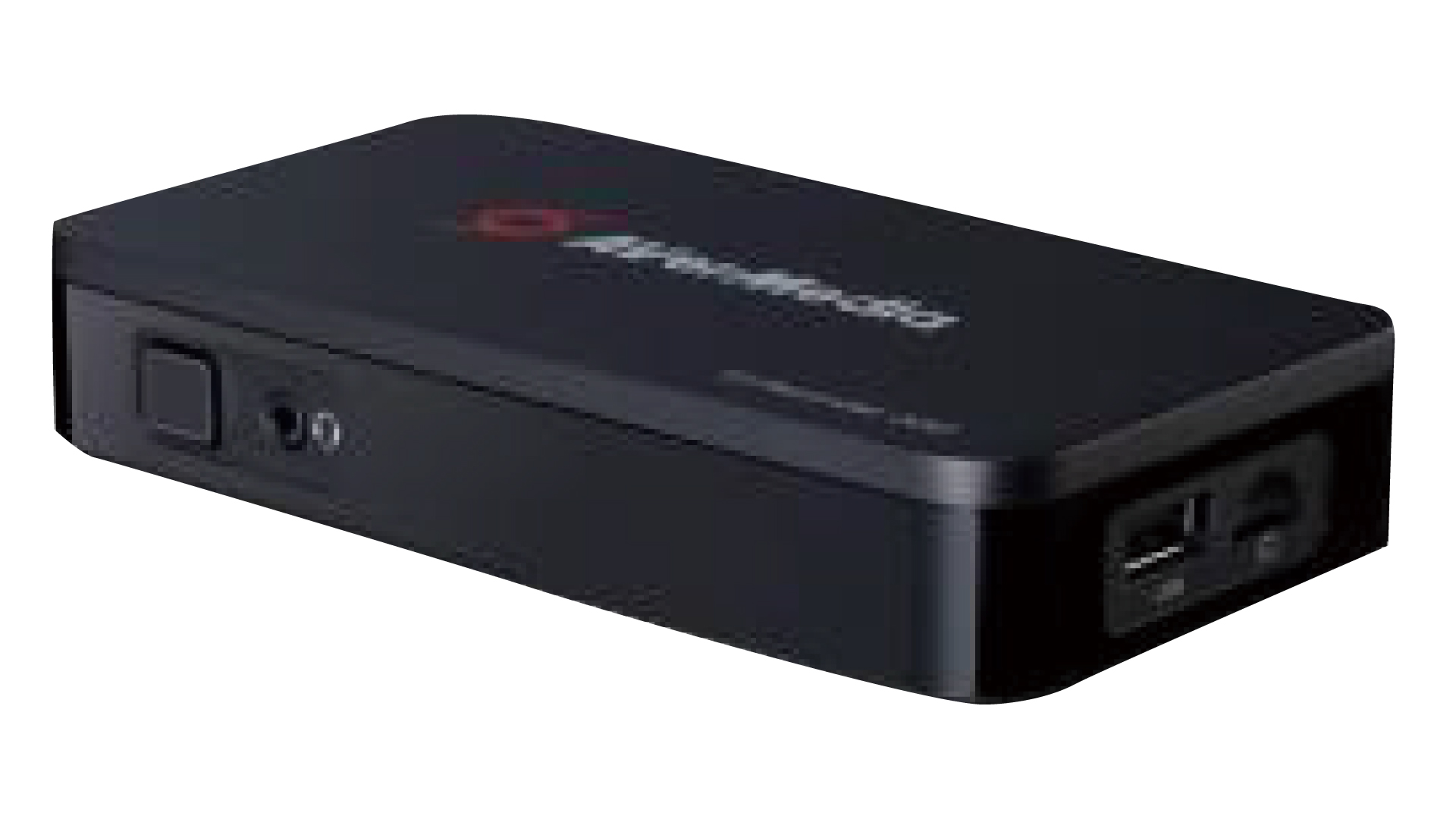

HDレコーダー カメラの映像を録画するためのHDレコーダー
1080p/60fpsの録画に対応
※記録媒体の外付けHDD(最大4TB)、microSDXCカード(最大512GB)は別売
外付けHDD
microSDXCカード
HDレコーダーに接続し、録画データを記録するための外付けHDD(最大4TB)、microSDXCカード(最大512GB)
HDMIケーブル モニターやHDレコーダーに映像出力用のHDMIケーブル
ケーブル長1m〜20mまで対応
液晶モニター 映像を確認するための液晶モニター
モニターサイズはご相談ください。
カメラ用マグネット カメラ本体を壁面に取り付けるためのマグネット
ホース用マグネット ステンレス保護ホースを壁面や天井に固定するためのマグネットホルダー
ホースの取り回しが簡単になります。
交換用強化ガラスパネル 高速回転する特殊ガラス
強化ガラスパネル 交換用レンチ 強化ガラスパネルを交換する際に必要なレンチ
アッセンブリシールE ステンレス保護ホース用ウォールキャップ
アッセンブリシール カメラを取外した際の壁穴用シーリング
